FYUB系列工程塑料懸臂液下泵

FYUB系列工程塑料懸臂液下泵的過流部件均采用超高分子量聚乙烯（UHMWPE）制作，具有優異的耐腐、耐磨和耐沖擊性能；同時，由于采用懸臂軸結構而取消了下部輔助支承，從而徹底解決了下部輔助支承在無法用冷卻水冷卻和潤滑的情況下不耐磨以及泵不能開空車的難題，特別適用于含固量高且不能加冷卻水的腐蝕性介質（含固體顆粒的重量濃度≤20%，固體顆粒直徑≤1.0mm），該泵的適用溫度≤80℃。

1.該系列懸臂液下泵的結構形式為立式、單級、單吸離心泵。
2.采用高剛性懸臂主軸、無輔助支承結構。
3.懸臂液下泵的主要零部件有

1） 電動機   2）電機座   3）出口法蘭   4）上下支承   5）出液管   6）泵蓋   7）葉輪
8）出液管墊床   9）彎頭  10）濾罩   11）聯軸器   12）軸承座   13）底板   14）接管
15）泵體螺栓   16）包塑主軸   17）葉輪墊床   18）泵蓋墊床   19）葉輪端部組合件  20）泵體   21）濾罩墊床

4.葉輪、泵體等主要過流部件由超高分子量聚乙烯（UHPE）制作，其它液下零部件由耐腐的聚丙烯（PP）、增強聚丙烯（FRPP）等制作。

5.旋轉方向：按標牌的箭頭指示方向旋轉。

FYUB系列泵與不銹鋼懸臂泵相比，具有重量輕、造價低、耐腐性能更廣泛、耐磨性能更優越等優點，可廣泛應用于化工、有色冶煉（金、銀、銅、鉛、鋅、錫、鈷、鎢、鎳等）、黑色冶煉（鋼鐵酸洗、錳業）、稀有金屬、化纖、農藥、磷復肥、鈦白粉、檸檬酸、染料、稀土、電廠脫硫、污水處理等行業輸送含有大量顆粒的酸、堿、鹽等腐蝕性介質。

型號	進口*出口	流量m3/h	流量范圍m3/h	揚程 m	揚程范圍 m	液下深度L	點擊
32FYUB-15	32×25	10	5~15	15	20~5	500 750 1000	詳細參數
50FYUB-25	50×40	20	5~30	25	27~2.5		詳細參數
65FYUB-30	65×65	25	7.5~45	28	30~2.5		詳細參數
65FYUB-45	65×65	30	10~70	45	55~5.5		詳細參數
80FYUB-30	80×65	40	12.5~70	30	31.5~2.5		詳細參數
100FYUB-33	100×80	60	15~100	33	36~3.5		詳細參數
100FYUB-35	100×80	100	25~130	35	37~4.5		詳細參數
150FYUB-38	150×125	150	65~250	38	40~9		詳細參數
150FYUB-24	150×125	220	100~300	24	35~4		詳細參數
150FYUB-45	150×125	250	100~400	45	54~6.5		詳細參數
200FYUB-20	200×150	400	200~500	20	28~3.5		詳細參數
200FYUB-25	200×200	500	265~700	25	32~5		詳細參數

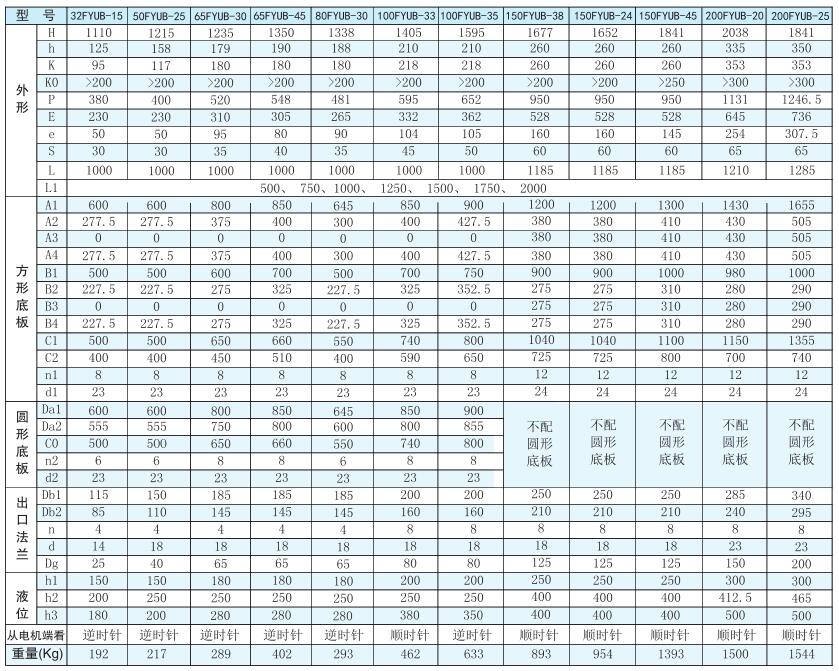

注：　1. 表中法蘭標準：GB/T9124.1-2019，PN10，其他標準按需定制。
　　　2.若用戶所需安裝尺寸與表中不同，訂貨時請加以說明。
　　　3.表中重量為1m時配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。
